中溫焊錫膏
一．產品介紹
1.中溫焊錫膏，型號：V588，適用合金: Sn69.5Bi30Cu0.5（錫69.5鉍30銅0.5）
2.一款專為管狀印刷或針筒點膏設計的無鉛錫膏。該錫膏選用Sn/Bi30/Cu0.5 無鉛合金，使 回流工藝與傳統含鉛焊接基本相同。適中的熔點可減少回流過程中高溫對元器件及PCB 的損害。
二. 產品特點
中溫焊錫膏的特殊助焊劑配方使其不但有良好的印刷流動性，而且在 PCB 上不易坍塌，因此回流后焊點絕少發生橋連或露銅，返修率低。使用時粘度穩定，印刷量基本不會隨著使用時間的長短而發生變化，可保證均勻一致的焊點。
1.回流窗口寬，工藝過程易于控制。
2.抗坍塌性優良，絕少橋連。
3.印刷穩定流暢，無露銅、少錫。
4.工作時間長，適用于惡劣環境。
5.無虛焊、假焊、立碑等情況。
6.殘留物無色透明，板面清潔。
三. 錫膏合金化學成份
|
合金
|
成份,wt%
|
||
|
Sn69.5/Bi30/Cu0.5
|
SN
|
BI
|
CU
|
|
Bal
|
30±0.5
|
0.5±0.1
|
|
|
雜質，WT% MAX
|
||||||
|
Pb
|
Cd
|
Sb
|
Fe
|
Zn
|
Al
|
As
|
|
0.05
|
0.002
|
0.10
|
0.02
|
0.001
|
0.001
|
0.03
|
四. 焊料合金熔解溫度
|
合金
|
熔點
|
|
Sn69.5/Bi30/Cu0.5
|
149～186℃
|
五. 性能指標
| 項目 | 性能指標 | 測試依據 |
| 外觀 | 均勻膏狀，無焊劑分離 | |
| 助焊劑含量 | 10±1.0wt% | |
| 錫粉粒度 | 25-45μm | |
| 粘度 | 400-800Kcps(Pa.s) | Brookfield DV-I+ TF spindle/5rpm/2min/25℃ |
| 坍塌測試 | 通過 | J-STD-005,IPC-TM-650,Method2.4.35 |
| 錫球測試 | 通過 | J-STD-005,IPC-TM-650,Method2.4.43 |
| 潤濕性測試 | 通過 | J-STD-005,IPC-TM-650,Method2.4.45 |
| 焊劑鹵素含量 | 〈0.2% | J-STD-004,IPC-TM-650,Method2.3.35 |
| 銅鏡腐蝕 | 低 | J-STD-004,IPC-TM-650,Method2.3.32 |
| 銅板腐蝕 | 輕微腐蝕可接受 | J-STD-004,IPC-TM-650,Method2.3.32 |
| 氟點測試 | 通過 | J-STD-004,IPC-TM-650,Method2.3.35.1 |
| 絕緣阻抗 | 初始：>1X1012Ω | J-STD-004,IPC-TM-650,Method2.6.3.3 |
| 潮濕: >1X1011Ω |

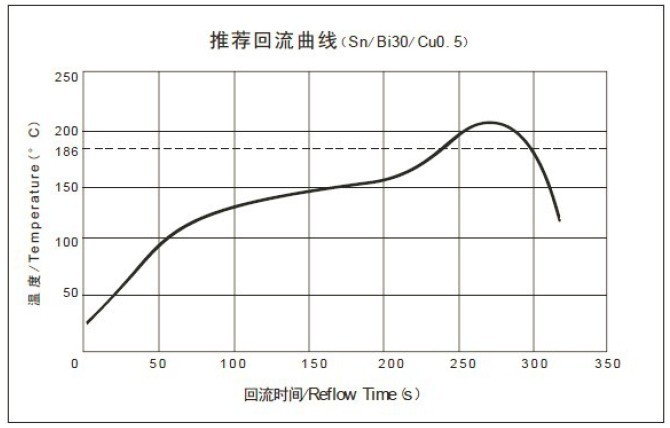

六.推薦回流焊溫度曲線
推薦的回流曲線適用于大多數Sn69.5/Bi30/Cu0.5（錫69.5/鉍30/銅0.5）合金的中溫焊錫膏，在使用時可把它作為建立回流工作曲線的參考，回焊曲線要根據具體的工序要求（包括：線路板的尺寸、厚度、密度）來設定的，它有可能是偏離此推薦值的。
1.預熱區：以每秒 1～3℃的速率將溫度升至 130～150℃。
2.均溫區：用 60～90 秒將溫度緩慢升至 160～186℃，使 PCB 表面受熱均勻。
3.回流區：高于 186℃的時間不應少于 30-60 秒.
4.冷卻區：推薦降溫速率≥2℃/秒。
注意事項：由于 Sn/Bi30/Cu0.5 是非共晶合金，因此增加降溫速率有助于提高焊點可靠性。
